LCSR變頻串聯諧振試驗裝置

2017/5/3 16:11:26 點擊量：838 標簽：串聯諧振

產品優點：

• 體積小，重量輕，特別適合現場使用；

• 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；

• 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；

• 所有主要元器件均由世界知名企業原裝進口；

• 具有標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；

• 一鍵鼠標式旋鈕“瓜式”操作，大屏幕液晶顯示；

• 獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度

• 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；

• 信守承諾，服務專業及時，盡大努力為客戶需求服務；

• 設備自帶微型打印機，可及時打印保存試驗數據；

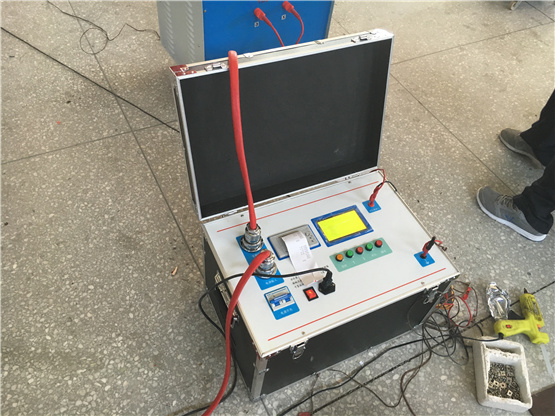

試驗現場：

技術參數：

1、環境溫度：-10℃~45℃

2、工作濕度：≤90%

3、海 拔：≤2000M

4、電源輸入：220V±10%、380±10%，50Hz

單相（10kW以下）

5、額定輸出容量：0~980kVA

6、諧振電壓：0~300kV

7、頻率調節范圍：30~300Hz

8、系統測量精度：0.5級

9、頻率調節分辨率：0.1Hz

10、不穩定度：≤0.05%

11、輸出波形：正弦波

12、波形畸變率：≤0.05%

13、噪 聲：≤60db

14、電抗器Q值：30~120

設備組成：

整套裝置由調頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器組成。

工作原理：

通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。回路的諧振頻率取決于被試品電容CX和電抗器的電感L，諧振頻率Fo=1/（2π√ LC）。

試驗方法：

先在低電壓下調到系統諧振點，然后再升高試驗電壓幅值，達到試品上規定的電壓值，在次電壓下，維持規定的時間后，再降低電壓到零，這就完成了整個試驗過程。

設備構成：

調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。

勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。

電抗器——與被試品串聯，構成LC串聯諧振電路。

電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。

補償電容器——補償小電容量被試品、調整被試品頻率。
